室外监控立杆一般要求有哪些?(最新整理)

文章来源: 江苏顺泰交通科技公司网站编辑 人气:78 发表时间:2019-07-12 14:33
监控立杆也叫监控杆,是用于室外监控摄像机安装的柱状支架,主要为交通道路,十字路口,学校,政府,小区,工厂,边防,机场等需要监控摄像的地方。监控立杆的使用提高了城市安全防范,是居民生活的有效保障。在视频监控安装的过程中,监控立杆的选择与安装也十分重要,适合环境需求,正确安装监控立杆,才能让监控摄像头发挥更好的作用。

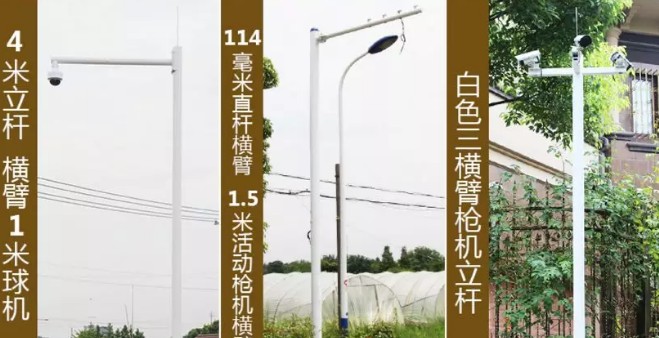

                             室外监控立杆展示图

一、室外监控立杆一般要求

规格
1、一般的城市道路监控立杆均按照高6米横臂1米,小区监控杆常规按高度3-4米臂长0.8米来进行制作。
2、基本结构:常用的监控立杆、道路监控杆、电子警察立杆等由立杆、连接法兰、造型支臂、安装法兰及预埋钢结构构成。
3米活动横臂监控立杆

监控立杆基础

1、智能化视频监控系统工程如在室外采用监控立杆安装方式时,摄像机离地面高度一般不低于3500mm,立杆做灌注基础时,基础深度应不小于1000mm,底部直径应不小于1000mm。现场开挖基础座埋设坑时应遵循尽量减小开挖面的原则。当基座坑挖好后,由施工单位进行现场浇筑,现场浇筑时应严格按照混凝土(如C20)的材料配比和配筋标准执行。安装(现浇)基座时应保证基座表面的水平,以利于杆体的安装。
2、没有特殊情况所有监控立杆预埋件混凝土为C25砼,所配钢筋符合国标及受风要求。其中水泥为425号普通硅酸盐水泥。混凝土的配比和最小水泥用量应符合GBJ204-83的规定;预埋件地脚螺栓法兰盘以上的螺纹包扎良好以防损坏螺纹。根据预埋件安装图正确放置监控立杆预埋件,保证支臂杆的伸出。
3、监控立杆基础的混凝土浇注面平整度小于5mm/m;尽量保持立杆预埋件水平。预埋件法兰盘低出周围地面20~30 mm ,再用C25细石砼把加强肋盖住,以防止积水。
4、监控立杆基础的钢筋笼应临时固定,同时确保钢筋笼的基础顶板平面水平,即用水平尺在基础顶板垂直两个方向测量,观察期气泡必须居中;监控立杆预埋件基础混泥土浇灌必须密实,禁止混凝土有空鼓。

影响监控立杆基础施工的因素众多,包括钢筋笼的固定、基础的开挖深度、立杆底部直径以及立杆的高度等。工程师及施工人员想要精确计算监控立杆基础建设的材料和参考成本,必须综合考虑各方面的因素,将各项参数变量一个个代入公式进行计算、累计。
不锈钢单横臂监控立杆

避雷
1、监控杆必须有避雷针及良好接地最好加引线导入地下(建议导电不走杆体),其接地电阻小于4欧;方向与行车道垂直(或按工程师要求)地脚螺栓作为主筋;
2、值得注意的是,在监控立杆的安装规范中,要求监控杆必须有避雷针及良好的接地保护,最好能加引线导入地下(建议导电不走杆体),所以为保障前端设备的长时间正常工作,各种信号安装匹配的浪涌保护器不可少,并需做标准的接地。

安装
1、杆旁、控制箱旁、电缆拐弯处、电缆管直线长度超过50米时或两端电缆管不在同一平面相距100mm以上时,必须设置手孔井。
2、手孔井的内围尺寸一般要求为500(长)×500(宽)×600(深)MM,用砾石铺层作为渗水用;手孔井四壁必须抹水泥沙浆。
3、控制箱由设备厂家根据所需容量配备,外壳采用优质冷轧钢板壁厚不小于1.2mm外表喷室外塑粉并做好防水防盗及散热。
4、结构用钢不得影响材料和机械性能的裂纹、分层、重皮、夹渣等缺陷麻点或划痕的深度不得大于钢材厚度负公差的1/2,且不应大于0.5mm。
5、设计依据:设计风载:23m/s2,疲劳寿命:30年,按国家最新标准版本《碳素结构钢》、《电气装置安装工程电缆线路施工及验收规范》、《钢结构工程施工及验收规范》、《钢筋混凝土工程施工验收规范》等相关规范进行施工。

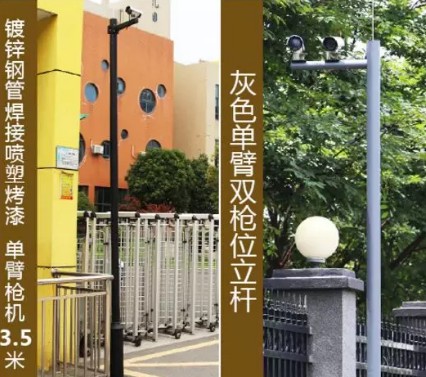

 镀锌钢管喷塑监控立杆
制作要求
1、符合现行国家标准的规定,并有合格证明文件。碳素钢采用E43型焊条,焊条质量应符合最新国标的规定,绝不使用药皮脱落、焊芯生锈或受潮的焊条,以及带锈的焊丝。焊接尺寸符合设计要求,焊缝金属表面的焊波均匀,不得影响强度的裂纹、夹渣、焊瘤、烧穿、未溶合、弧坑和针状气孔,并且无褶皱和中断等缺陷。焊缝区咬肉深度不允许超过0.5mm,累计总长不得超过焊缝总长的10%。焊缝宽度小于20mm,焊角余高为1.5mm~2.5mm,角焊缝的焊角高度应为6mm~8mm,焊角尺寸不允许小于设计尺寸。
2、防腐处理采用热浸锌,在进行防腐处理前,应对钢构件进行有效的除锈,热浸锌厚度不小于85um,锌层应均匀,用硫酸铜液作浸蚀试验时,4次以上不露铁,锌层应与金属本体结合牢固,经锤击试验,锌层不剥离,不凸起。浸锌完毕后应进行钝化处理,并且48h盐雾试验合格。每100 m杆,其轴线测量的直线度误差不超过0.5‰,杆全长直线误差不超过1‰。

预埋件
1、基础的钢筋笼应临时固定,同时确保钢筋笼的基础顶板平面水平,即用水平尺在基础顶板垂直两个方向测量,观察其气泡必须居中;监控立杆预埋件基础混凝土浇捣必须密实,禁止混凝土有空鼓;
2、监控立杆及其主要构件基础的型式和尺寸应根据摄像机监控安装处的地震烈度、风荷载强度、地质条件及用户提出的具体要求确定,应按照要求提供具体安装图样及必要的施工要求(具体应包含:基础混凝土强度不得低于C20;基础顶部应预埋M20地脚螺栓,螺栓露出基础高度应不小于100mm,螺栓的预埋位置偏差不得大于±2mm;引入电缆预埋钢管的位置及规格等)。
3、施工时要在预埋管口预先用塑料纸或其它材料封口,以防止混凝土浇捣时混凝土漏入预埋管中,造成预埋管堵塞;基础浇捣后,基础面必须要高于地平面5MM~10MM;混凝土必须要养护一段时间,以确保混凝土能达到一定的安装强度。
4、预埋走线管道,走线管道管径不小于40mm,转弯半径不小于200mm,用于窨井与立杆间走线,线管放置铁丝。
5、每一根金属立杆都必须接地,其接地电阻小于4欧;各立杆基础具体数据视现场施工需要为准。

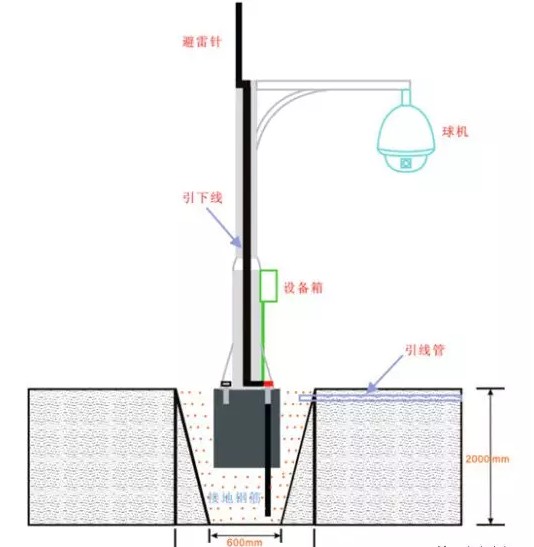

摄像机均安装在立杆上,如现场土壤情况较好(石沙等不导电物质较少)的情况下,可以利用立杆直接接地,地坑尺寸在2000×1000×600mm,底部细土或潮湿的土壤比例达到85%,其内填筑细土,再垂直埋入一根1500mm×12mm的钢筋,浇注混凝土,到达地表时,嵌入固定螺栓(按照立杆基座尺寸固定),其中一根螺栓可与钢筋焊接,作为接地极使用。等混凝土完全稳定后,在其周围回填细土并保证一定的潮湿。最后把摄像机与防雷器的地线直接焊接在立杆上的接地极上即可。做好防锈处理,及标示铭牌。
如现场土壤情况恶劣(石沙等不导电物质较多).则要使用增加接地体接触面积的材料了。利用降阻剂、扁钢与角钢等。具体措施:前期操作如上,在浇混凝土基座前,应沿坑壁敷设厚度为150mm 的化学降阻剂,其中嵌入一根2500×50×50×3mm的角钢,(铁)用40×4的扁钢沿立杆拉下,防雷器和摄像机的地线与扁钢妥善焊接,扁钢再与地下的角钢(铁)焊接好,地阻测试根据国标小于4欧姆即可。
道路交通室外监控立杆

手井
1、道路监控立杆一般只要求使用小规格窨井,为了设备安装方便窨井宜设置在监控杆附近;当地下水位不高时,窨井井底只铺砾石(沙子)垫层,以便雨天在窨井中积水渗入地下,但井壁下则须有混凝土基础垫层,井壁粉水泥沙浆;当地下水位很高时,窨井井底加一层10CM的混凝土垫层,井壁和井底要粉刷防水沙浆;
2、净尺寸500×500×600(长×宽×高),采用Mu10砖M5水泥沙浆240厚砌筑,盖板用Φ8@150双向配置C20砼预制板厚为60厚,标高同人行道面或绿化带,板面须光滑,设提孔,按国标制作盖板。各窨井土建具体数据视现场施工需要为准。

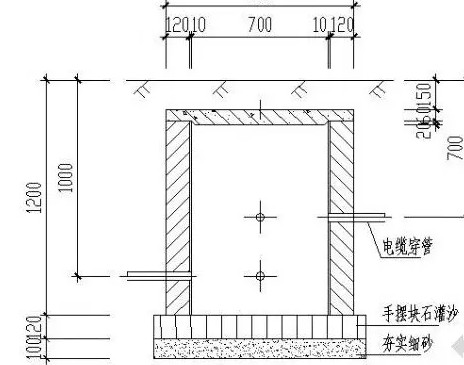

 监控立杆的手井示意图
             室外监控立杆在城市安全防范与居民生活的有效保障中起着越来越重要的作用,如有需要监控立杆,可以联系小编,将为您提供最优质的产品与最好的服务!
