道路交通信号倒计时显示器有哪些标准与产品要求呢？在这里顺泰交通的小编为您做个详细的介绍！
范围
本标准规定了道路交通信号倒计时显示器的分类与命名、 要求、 试验方法、 检验规则、 安装、 标志、 包
装、 运输和贮存。
本标准适用于道路上使用的交通信号倒计时显示器。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件， 其随后所有
的修改单(不包括勘误的内容)或修订版均不适用于本标准， 然而， 鼓励根据本标准达成协议的各方研究
是否可使用这些文件的最新版本。凡是不注日期的引用文件， 其最新版本适用于本标准。
G B/T 2423.1- 2001 电工电子产品环境试验 第 2 部分:试验方法 试验A : 低温(i dt IEC 68- 2-
1:1990)
G B/T 2423. 2- 2001 电工电子产品环境试验 第 2 部分:试验方法 试验 B :高温(i dt IEC 68- 2-
2:1974)
G B/T 2423. 3- 1993 电工电子产品基本环境试验规程 试验 C a:恒定湿热试验方法(eqv IE C
68-2-3:1984)
G B/T 2423.10- 1995 电工电子产品环境试验 第 2 部分: 试验方法 试验 Fc 和导则:振动(正弦)
(idtIEC 68-2-6:1982)
G B /T 2423. 17- 1993 电工电子产品基本环境试验规程 试验 K a : 盐雾试验方法(eqv I E C 68-2-
11:1981)
G B 4208- 1993 外壳防护等级(IP 代码)(eqv I EC 529:1989)
GB 4599- 1994 汽车 前照灯配光性能
GB/T 8417- 2003 灯光信息颜色
G B 14886 道路交通信号灯安装规范
G B 1 4887- 2003 道路交通信号灯
G B/T 17626. 4- 1998 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验(i dt I E C
61000-4-4:1995)
G B/T 17626. 5- 1999 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验(i dt I E C 61000-4-5:
19 95 )
G B 50169- 1992 电气装置安装工程接地装置施工及验收规范
G A 47- 2002 道路交通信号控制机
3 术语和定 义
下列术语和定义适用于本标准。
倒计肘显示器(以下简称倒计肘器) count i ng dow n di spl ay uni t
能够同步显示对应道路交通信号相位剩余时间的设备。
G A /T 508- 2004
3 .2
致码 显示倒计 时器 counting dow n num eral display uni
以标准7 段码显示信号相位时间的倒计时器。
摸拟显示倒计时器 count i ng dow n si m ul at i ve di spl ay uni t
以光带递减方式模拟显示信号相位时间的倒计时器。
3 .4
通讯式 倒计时器 communi cat i on m et hod count i ng down di spl ay uni t
通过数据通讯接口与道路交通信号控制机进行数据通讯的倒计时器。
3 . 5
学习式倒计时器 st udyi ng met hod count i ng down di s pl ay uni
能自行检测信号相位时间， 并能够 自动调整显示的倒计时器。
学习状态 st udyi ng st atus
学习式倒计时器在进人正常显示前， 对信号相位时间进行检测时的显示状态。
3 .7
黄闪控制 fl ashi ng yel l ow c ontrol
黄灯信号以固定频率闪烁的控制方式。
[G A 47- 2002 的3.12几
信号相位 si gnal phas e
在一个信号周期内， 同时获得通行权的一个或多个交通流的信号显示状态。
[G A 47- 2002 的 3.2]
4 分类与命名
4.1 倒计时器的分类
4.1.1 按显示方式分类
按显示方式分类， 倒计时器可分为数码显示倒计时器和模拟显示倒计时器。
4. 1.2 按工作方式分类
按工作方式分类， 倒计时器可分为通讯式倒计时器和自 适应式倒计时器。
4.1.3 按供电方式分类
按供电方式分类， 倒计时器可分为直接供电式倒计时器和信号灯取电式倒计时器。
5 要求
5 1 外观、 尺寸、 材料及结构性能
5.1.1 外观
倒计时器机箱内、 外表面应光洁、 平整， 不应有凹痕、 划伤、 裂缝、 变形和毛刺等缺陷。箱体表面应有
牢固的防锈、 防腐蚀镀(涂)层。转动部件应活动灵活， 紧固部件不松动。
显示单元与倒计时器箱体应连接紧密， 无松动。显示单元应密封， 密封表面应平整。
5.1.2 尺寸

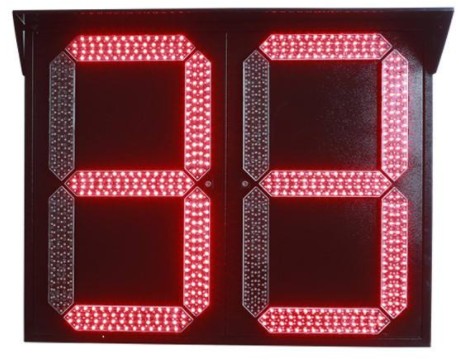

5.1.2.1 数码显示倒计时器
用于 辅助显示及人行横道信号灯的数码显示倒计时器的 透光面尺寸为允00 m m 或300 m m X
300 m m ， 允许尺寸偏差为士10% e
用于机动车信号灯的数码显示倒计时器的尺寸应符合表 1 要求
表 1 倒计时器的尺寸 单位为毫米
遮 沿 伸 出 机 壳 夕 卜 长 度 } 数 字 间 距 { 字 宽 f 字 高 }
> 3 0 0 > 5 0 2 5 0 - 3 0 0 5 0 0 - -5 5 0
> 4 0 0 > 1 5 0 4 0 0 --4 5 0 7 5 0 -- 8 5 0
5.1.2.2 模拟显示倒计时器
用于辅助显示及人行横道信号灯的模拟显示倒计时器的透光面的尺寸应不小于 150 m m X
400 m m 。用于机动车信号灯的模拟显示倒计时器的透光面的尺寸可以依据路口大小和道路交通信号
灯的尺寸作相应设计。
5.1.3 材料
倒计时器箱体的 材料应符合G B 14887- 2003中4.7.2的要求。
5.1.4 结构性能
倒计时器的箱体设计应满足户外的使用条件， 并便于安装、 使用和维护
